6S摇床简介:
6-s摇床是重力选矿的主要设备之一,它广泛应用于选别钨、锡、钽、铌、金和其他稀有金属和贵金属矿。可用于粗选、精选、扫选等不同作业,选别粗砂(2-0.5mm)、细砂(0.5-0.074mm)、矿泥(-0.074)等不同粒级。也可用于选别铁、锰矿石和煤。当处理钨、锡等矿石时,6S玻璃钢摇床的有效回收粒度范围为2-0.22毫米。
6S玻璃钢摇床具有富矿比高,选别效率高,看管容易,便于调节冲程。在改变横向坡度和冲程是仍可保持床面运行平衡,弹簧放置在箱体内,结构紧凑,且能依次得出最终精矿和最终尾矿。

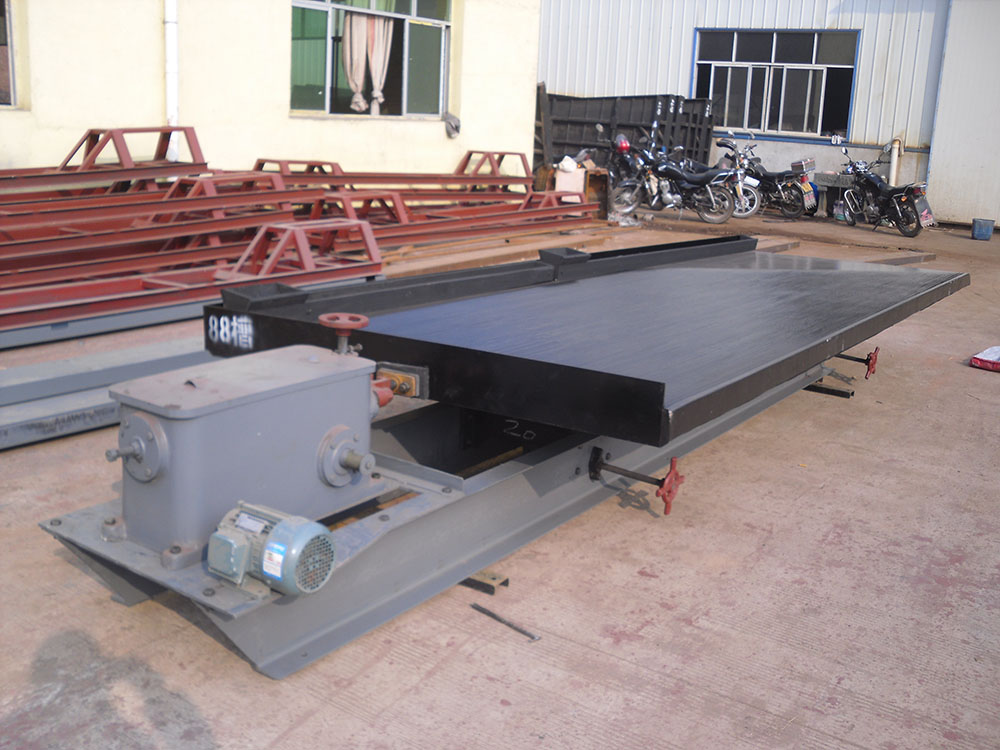

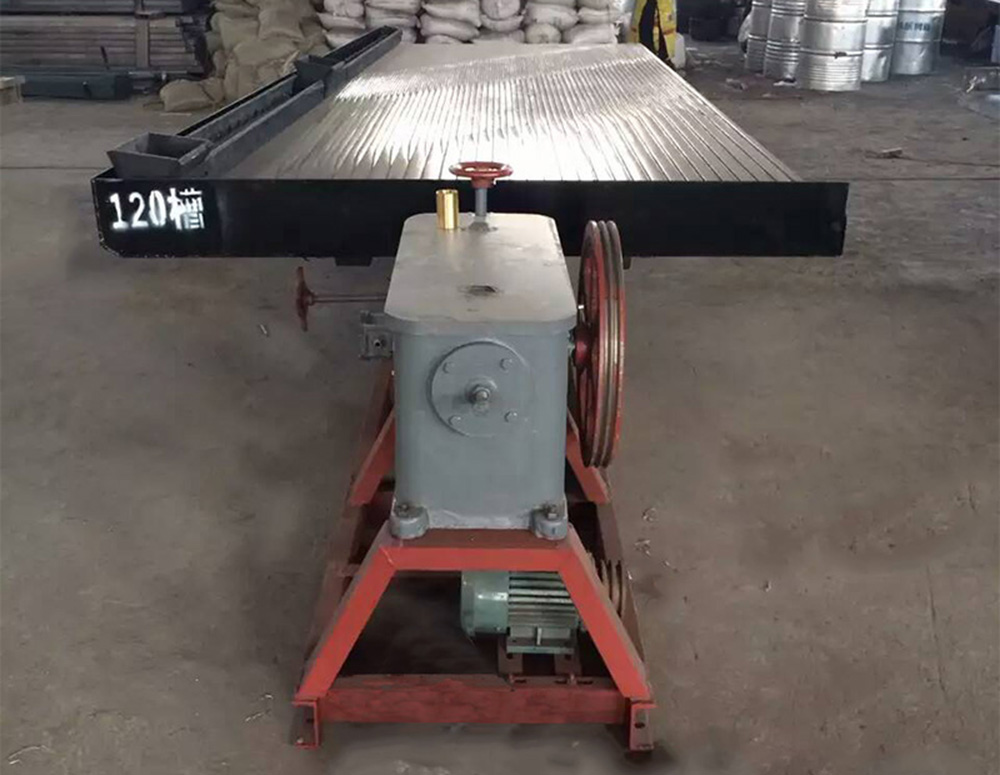

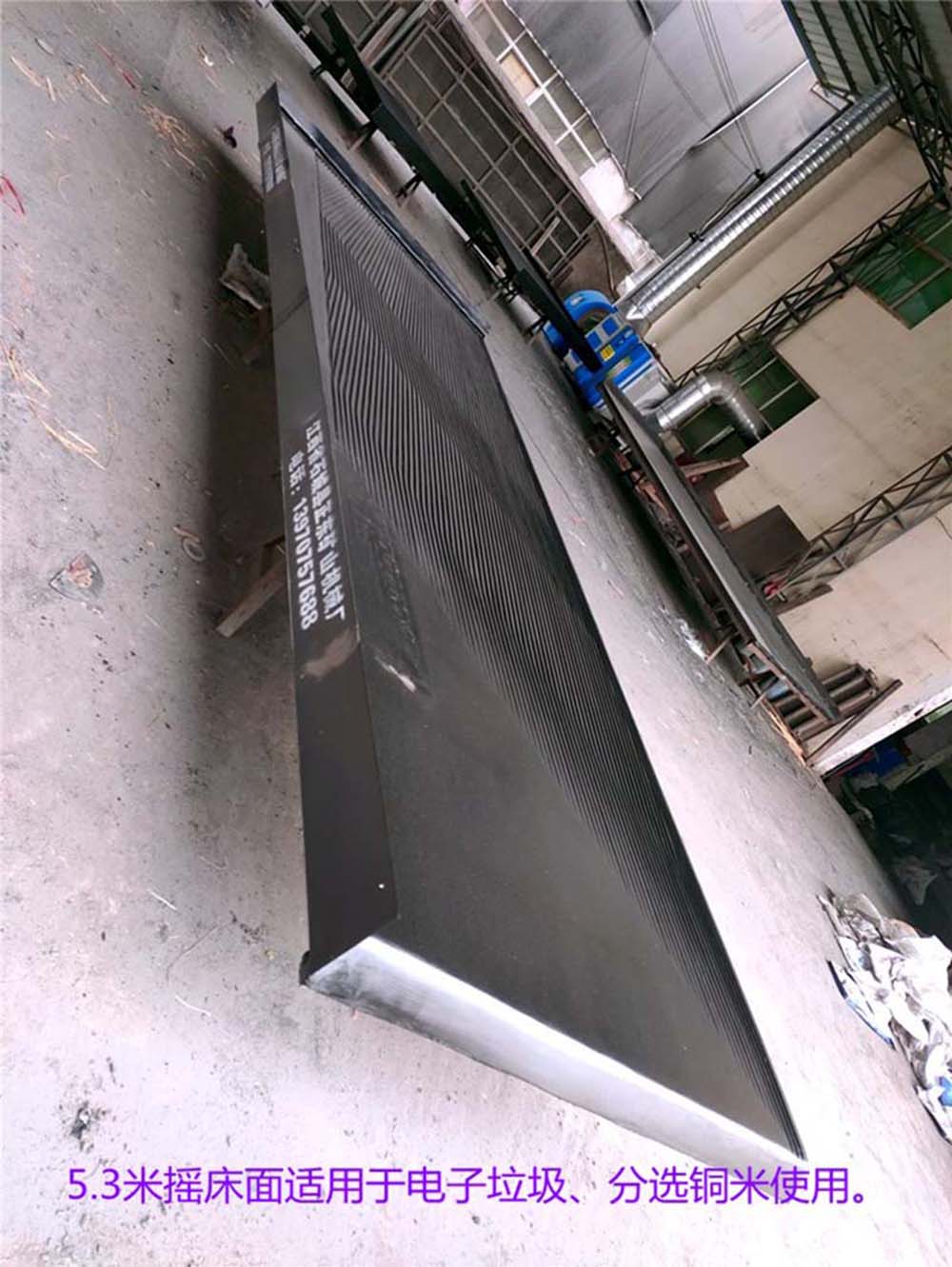

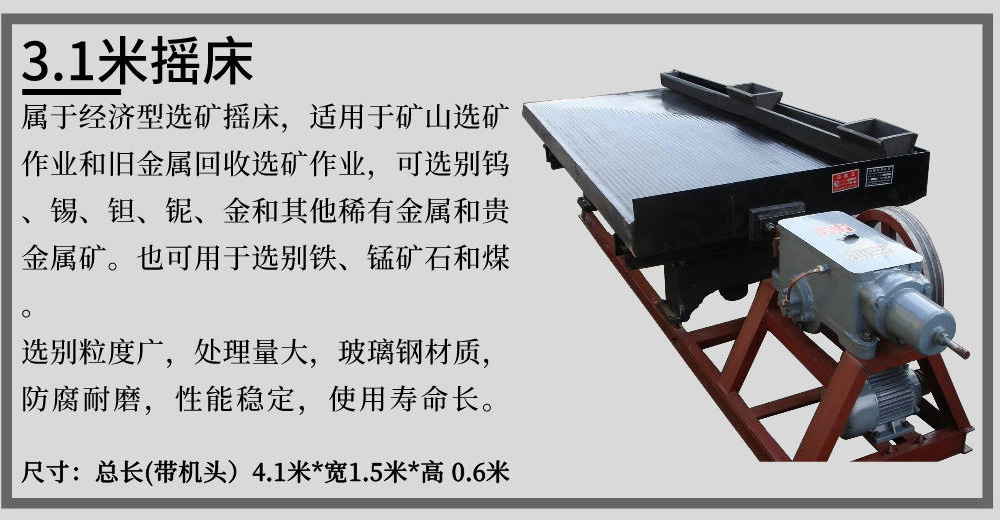

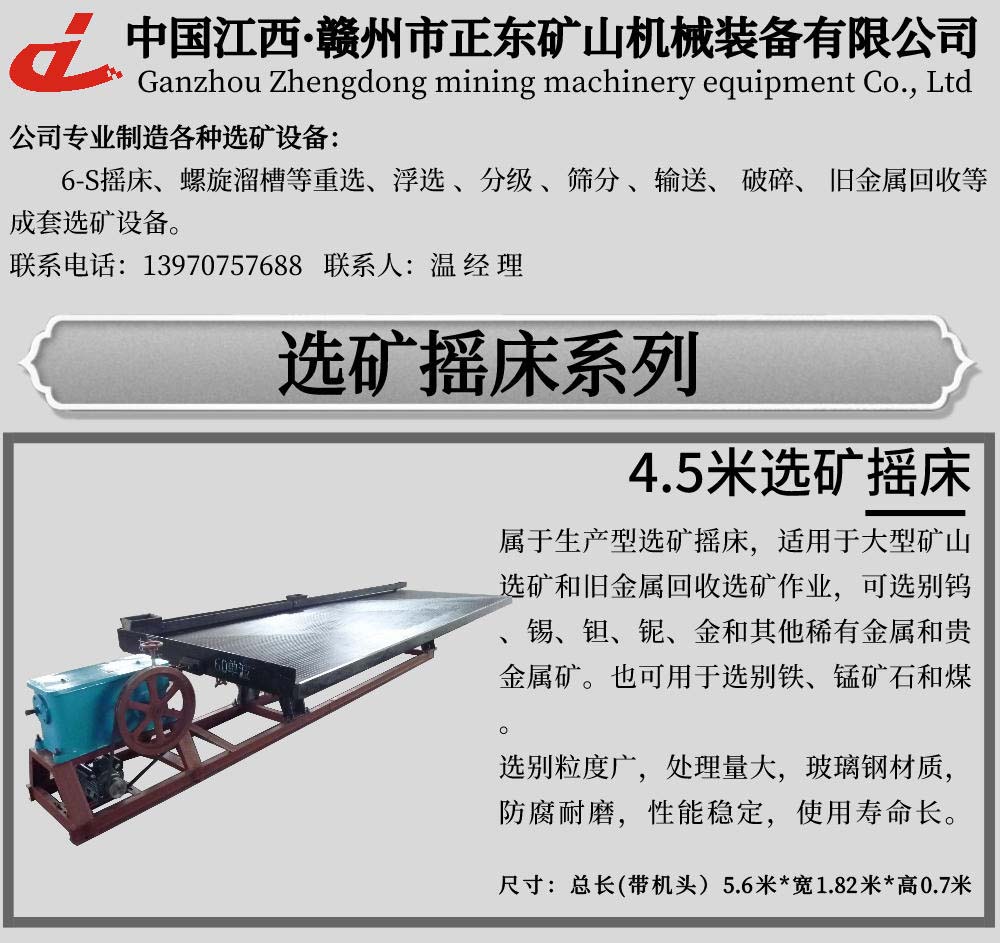

【产品展示】:
【 产品结构】:

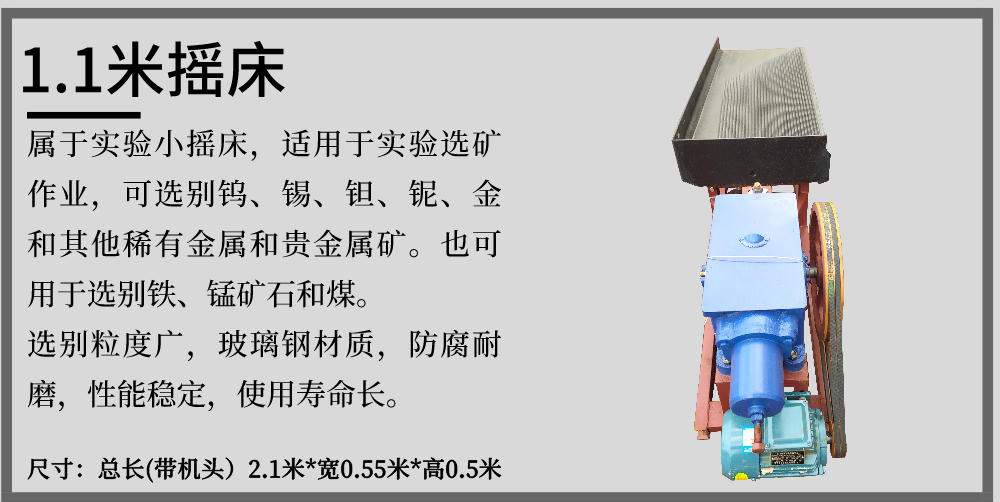

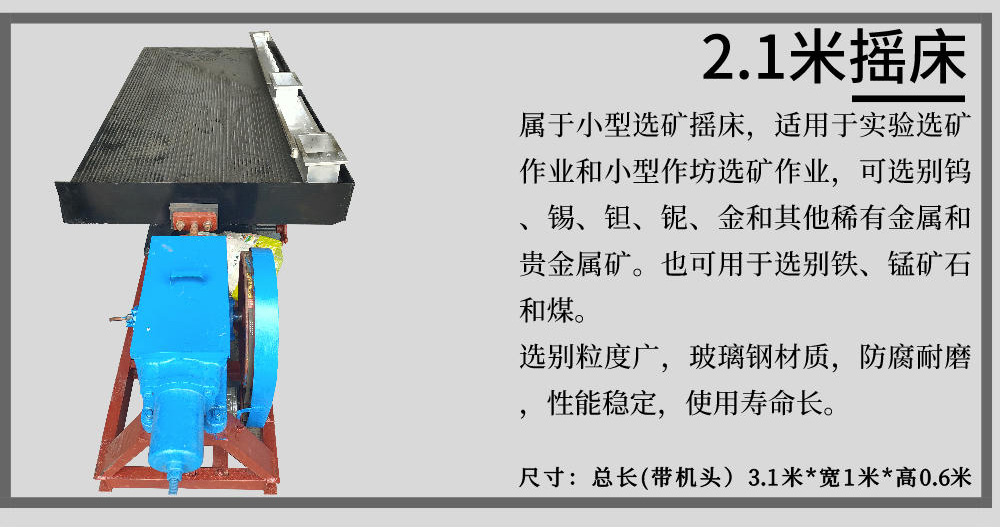

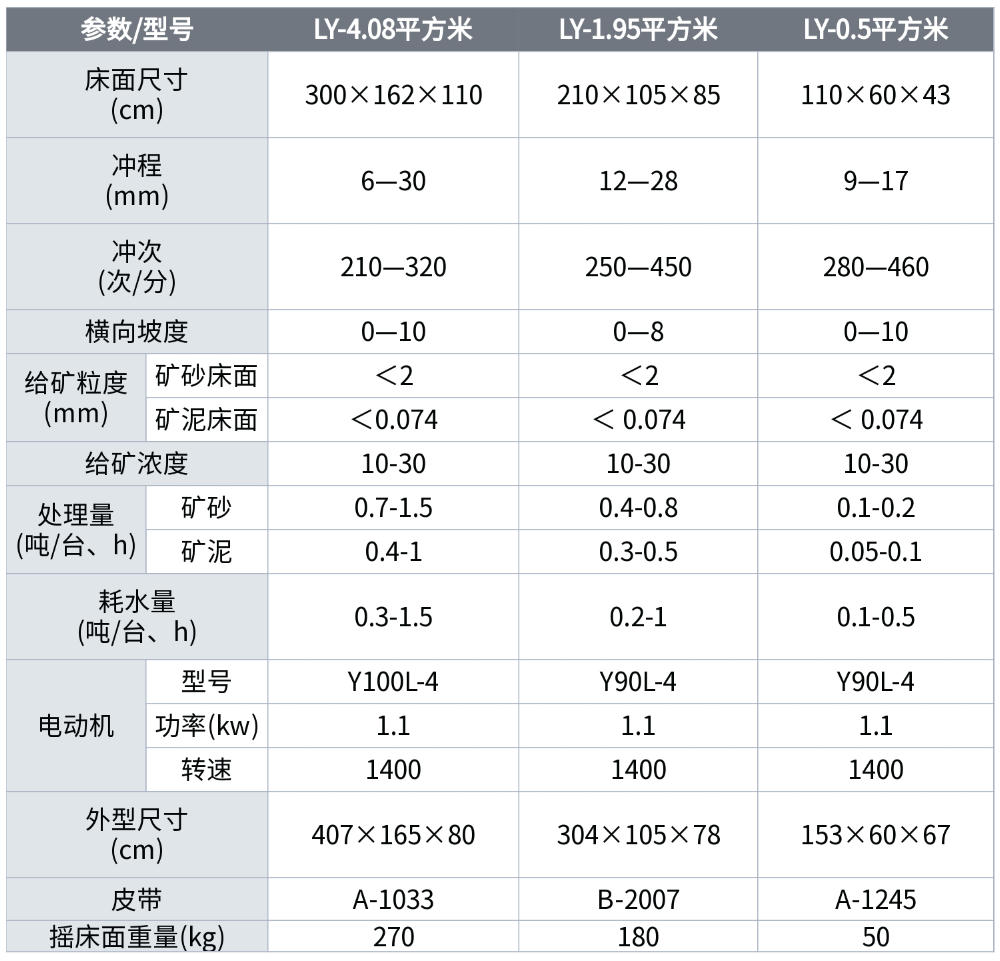

【 产品参数】:(实验摇床一般分为以下三种规格)
编号 |
名称 |
规格 |
件数 |
备注 |
1 |
曲轴油封 |
¢74×¢48×12 |
1 |
外购 |
2 |
往复杆油封 |
¢60×¢36×12 |
2 |
外购 |
3 |
滚锥轴承 |
7310# |
2 |
外购 |
4 |
三角皮带 |
A型2025 |
2 |
外购 |
编号 |
图号 |
名称 |
件数 |
备注 |
1 |
K533.1.00-9 |
肘板 |
2 |
|
2 |
K533.1.00-7 |
摇杆 |
1 |
|
3 |
K533.1.00-8 |
摇杆上盖 |
1 |
|
4 |
K533.1.00-9 |
摇杆下盖 |
1 |
|
5 |
K533.1.00-10 |
后肘板座 |
1 |
|
6 |
K533.1.00-27 |
调节肘板座 |
1 |
|
7 |
K533.1.00-19 |
曲轴 |
1 |
|
8 |
K533.1.00-14 |
后轴轴承座 |
1 |
|
9 |
K533.1.00-23 |
往复杆 |
1 |
|
10 |
K533.1.00-24 |
往复铜杆套 |
1 |
|
11 |
K533.1.00-12 |
摇动撑板 |
4 |
|
12 |
K533.1.00-14
|
摇动下座 |
4 |
|

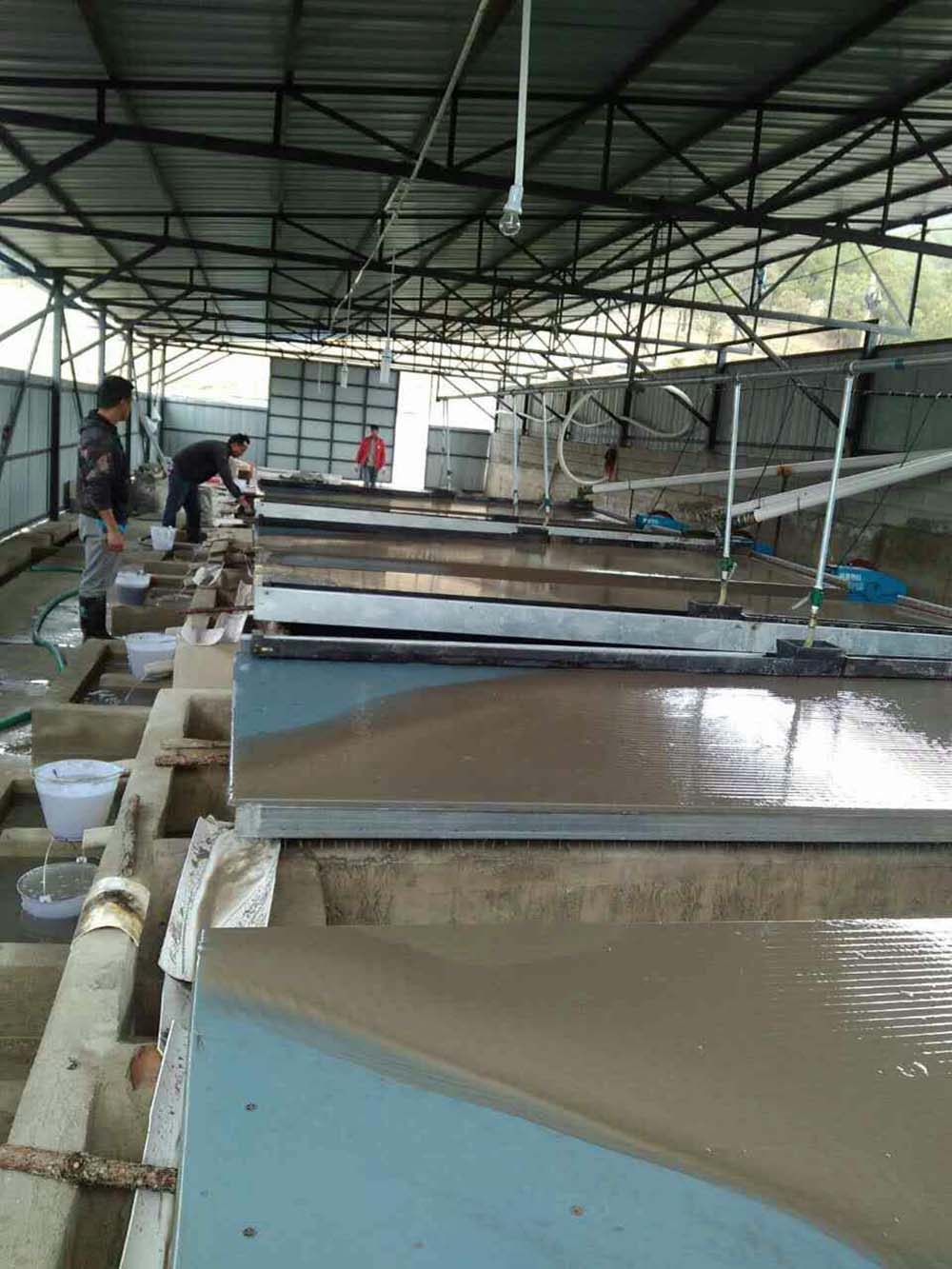

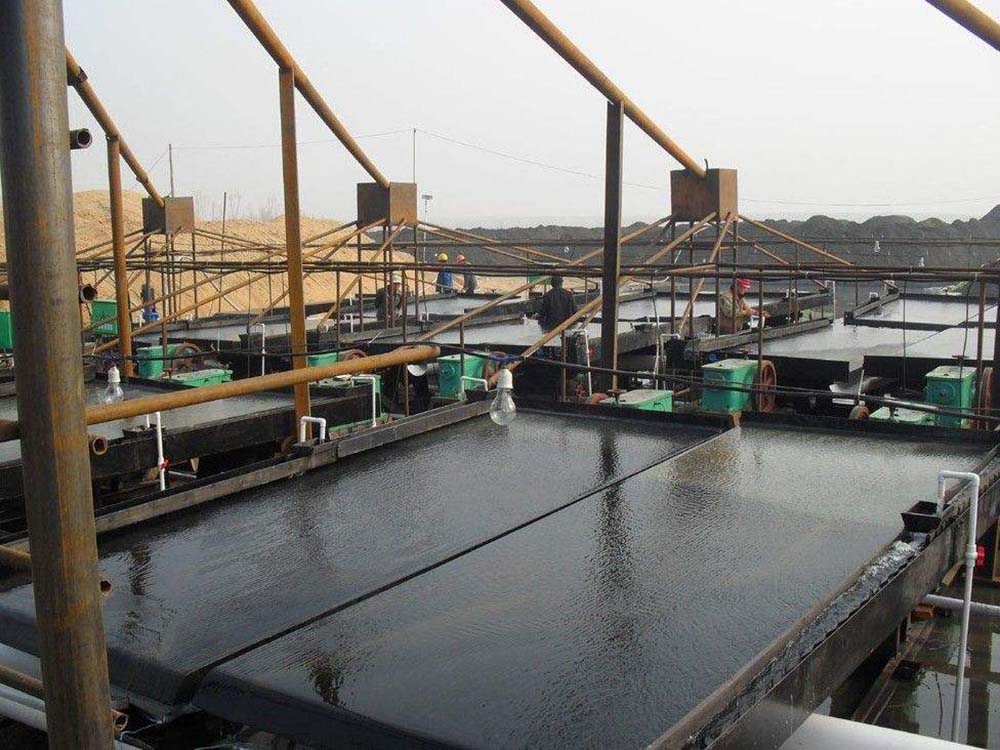

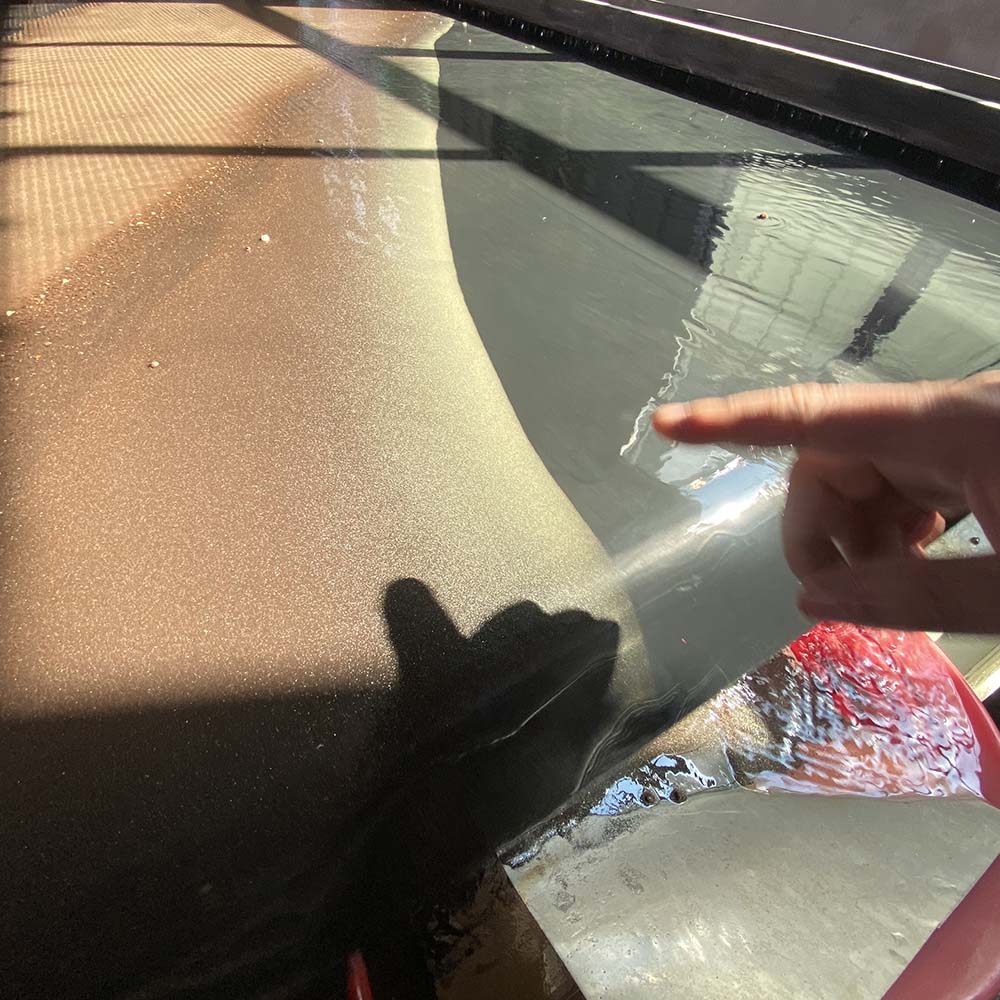

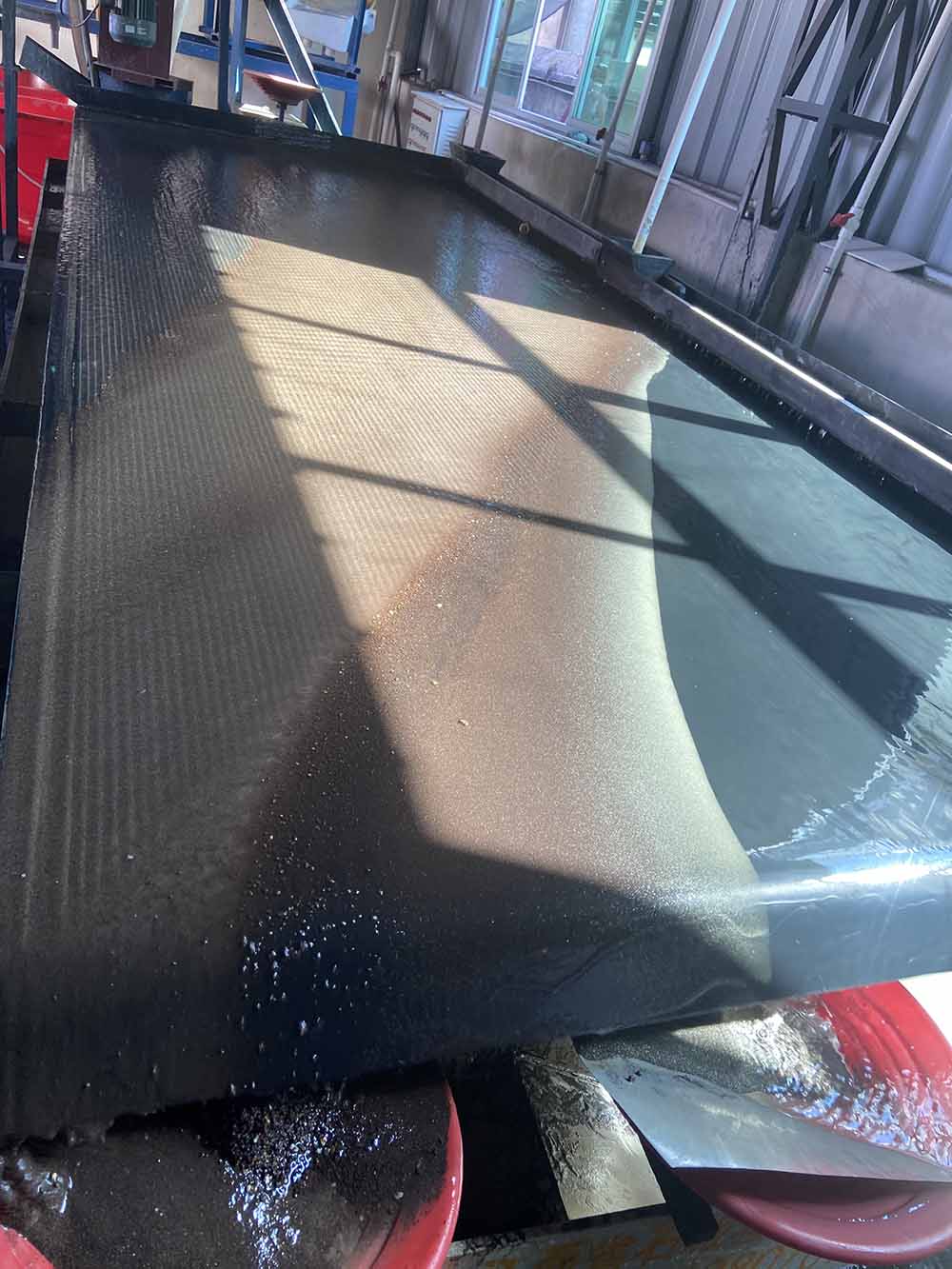

【客户使用现场】:
【产品特点】:
1、刚度、强度大、变形小。
2、吸水率低、不增重。
3、工作表面不易损坏、耐磨性好、维修量小。
4、不吸潮泡肿、不霉烂、无虫蛀。
5、抗化学腐蚀、耐酸碱、不忌矿浆中的药剂。
6、耐气候性好、形状稳定、不干裂。
7、选别性能良好、指标稳定。
【应用范围】:
LY/6S型实验摇床适用于分选粒度0.3--0.074毫米细料的铁矿、钛铁矿、铬铁矿、硫铁矿、锆英石、金红石、独居石、磷乙矿、钨矿、锡矿、钽矿、铌矿以及具有比重差异的其他有色金属、稀有金属和非金属矿物体。本设备具有选别过程稳定、容易控制,给矿浓度允许变化范围大,富集比高、回收率高,占地面积小、耗水量少,结构简单,无需动力,处理量大,安装简易,操作方便,投资小见效快等优点。
【适用生产线】:
LY/6S摇床是供实验室开展矿石可选性研究,实验和小型选厂等进行重力选矿常用设备之一,适用于细粒和微细粒稀有金属、黑色金属、有色金属、贵重金属等矿石和煤的选别。该设备部仅可以作为一个独立的选矿作业,也可与跳汰机,螺旋选矿机,离心选矿机等其它选矿设备配合使用。本产品由原地矿部唯一指定企业生产,执行行业标准。
【工作原理】:
6S玻璃钢摇床向前运动期间,肘板间的夹角是由大向小变化,肘板端点的水平移动速度则由小向大变化。故摇床面的前进运动即由慢而快,反之在床面后退时,则由快而慢从而造成了等差运动,这样可保证床面上的物料向前运动,并进行按比重分选。
床面外形呈直角梯形,在木制框架内,木板沿斜向(与轴线交角45度)拼成平面。摇床面分漆灰刻槽床面及橡胶床面两种。漆灰刻槽床面用于选别细泥,橡胶床面则用于选别粗矿。用于选取细泥的摇床面沿纵向有0.5度左右的向下倾斜,用于选别粗砂的摇床则在纵向有1-2度的倾斜,在精矿端抬高。纵向坡度的大小借支撑机构上的螺栓调节。
【售后服务】:
非常感谢您对本公司的支持与信任,以下是我公司为您提供的售后服务内容,请您放心购买,如需了解更详细的技术参数和使用情况请致电:13970757688(温厂长)
1. 我公司所售产品均配备详细的产品使用说明书,请各位用户按说明书规范操作。
2. 我们会根据用户情况提供有针对性的技术培训,对产品质量进行跟踪、用户定期回访,及时根据用户需求改进产品性能,不断提高产品质量。
3. 保证为用户提供优质的售前、售中、售后服务,为用户在定购前介绍产品性能及使用要求,提供有关资料,当好用户参谋。
4. 我公司所售产品,如您需要技术服务的将派专业技术服务人员参加开箱验收和指导安装、调试工作,直到设备正常运转。
5. 产品在使用过程当中,有任何问题请与我们的售后服务部联系。我们将及时为您解决。
6.所有产品质保期为一年(自发货之日起计),易损件除外。
【温馨提示】由于产品更新或各用户使用终端不一样,网站中图片和参数只作为参考之用,购买前请与我公司销售人员沟通询问索取最新资料。
